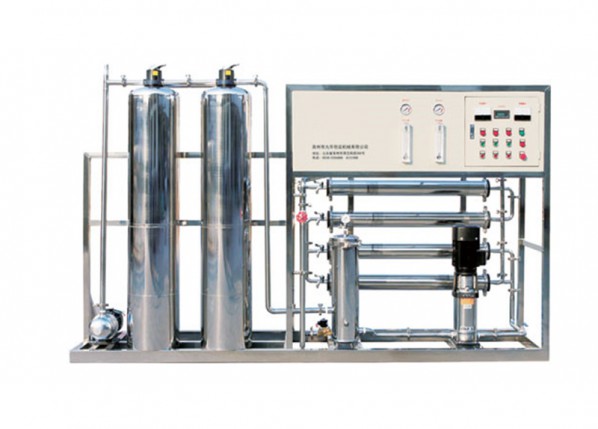

一、工艺流程：
原水 原水箱 原水泵 沙滤器 碳滤器 软化器
精密过滤器 高压泵 反渗透装置 纯水箱
二、系统说明
1、原水箱：不锈钢容器，暂存原水。
2、原水泵：加压系统，将原水加压送至预处理系统。
3、砂滤器：玻璃钢容器。内填精致石英砂，主要去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上对人体的有害的物质，使污染指数小于等于2.。
4、炭滤器：内填果壳活性炭，主要去除水中的色度、异味，生化有机物，降低水中的余氯值及农药污染和其他对人体有害的物质污染物。
5、软化器：内填阳离子树脂，主要去除水中的硬度。水的硬度主要是有钙(Ca2+)、镁（Mg2+）离子构成的，当含有硬度离子的原水通过软水器内树脂层时，水中的Ca2+、Mg2+离子被树脂交换吸附，同时等物质量释放出钠（Na2+）离子，从软水器内流出的水就是去掉了硬度离子的软化水。
6、精密过滤器：在反渗透主机前设置精密过滤器使水得到进一步的净化使水的浊度和色度达到优化，RO系统进水条件要求。
7、高压泵：选择立式不锈钢高压多级离心泵，用于对水加压送至反渗透膜。
8、反渗透膜：反渗透膜的作用是去除水中对人体有害的重金属物质及其他杂质，该系统中反渗透膜除具有极高的除盐率之外，其的特点是具有较高的耐污染性和耐化学清洗性。
9、纯水箱：不锈钢容器。暂存反渗透设备产出的纯水。
10、控制系统：主机具有以下功能：
A、可手动操作；
B、膜每次开机前冲洗；
C、纯水、浓水流量显示；
D、膜前、膜后压力显示；
E、纯水回收率调节；
F、电流、电压显示。
三、安装
A、预处理安装
1、组装中心管及布水器，组装后的中心管高度应高出交换柱上口3cm(下布水器垂直插到底时)。
2、按规定装填好石英砂、活性炭、树脂（装填时应将中心管上临时封闭，并且注意将中心管垂直插到底，填料从中心管和交换柱上口的环行间隔装入）。
3、安装好手动阀，连接好进水、出水和浓水管路。
B、主机安装
1、连接好进入RO纯水和浓水管路。
2、根据端子接线图所示，接好高压泵电源接线。
3、反渗透膜按流向装进膜壳，并将滤芯装进精密过滤器。
四、运行
A、运行前准备：
本系统安装完毕，在开机前，应先检查设备是否接地良好，再检查原水泵及高压泵转向是否正确。
B、调试：
开机前，打开总阀门，使原水直接流入原水箱。
1、预处理冲洗：因为新安装设备所用的石英砂、活性炭中含有部分粉末及微量杂质，新树脂内会残留微量低聚物质孔剂和无机杂质，故使用前应将它们尽量除去，以免给设备造成损坏和影响出水水质。
2预处理反洗：本设备每运行24小时，应对三级预处理进行反洗。
3：阻垢剂添加系统，阻垢剂作用是；将原水中结垢成分进行化学处理，之后随废水一起排出，这系统不会对水质有影响。阻垢剂配比为1:10，原液1纯净水10。
C、运行：
1、先确定原水压力是否达到一定的压力（一般设定0.3MPa）打开总进水阀门。
2、预处理设备必须已经冲洗干净（包括正冲和反冲）。
3、打开RO浓水调节阀。
4、打开保安过滤器顶部的阀门排气，当水流出时即可关闭阀门，当高压泵进水有足够压力时，（出厂设定值为1kg/cm2）打开高压泵开关，启动高压泵，反渗透膜入自动冲洗状态（冲洗电磁阀自动打开，自动冲洗1分钟），冲洗完毕后自动进入运行状态。此时，缓慢调节RO浓水调节阀（严禁关闭），是谈水流量计读数为GPD即可。
（操作员应注意原水箱中不能缺水，以免造成泵空转）
注意事项：
1、纯水与废水调节阀严禁全关。
2、在无水情况下严禁开启电源，以免造成原水泵及高压泵空转，电机烧坏。
3、本系统冬季使用应严格防冻，室内温度应保持在5oC以上，若低于-2oC，树脂易结冰破碎，失去效能。PVC管易破裂，水泵体易冻裂。如发现膜已结冰，严禁开机使用，应使膜解冻后方可使用，
4、设备运行温度为25oC，每下降1oC纯水减量2-3%，设备给水压力和运行时间长短将影响纯水产量和电导率。
5、设备每次初次运行，电导率暂时会偏高，需开机20-30分钟后再将纯水注入**无菌容器内。
6、设备长期不用，应咨询厂家对膜进行化学清洗后，以便妥善保管。
7、技术标准执行单级反渗透脱盐率为90-98%，双级反渗透执行GB17324-98。
