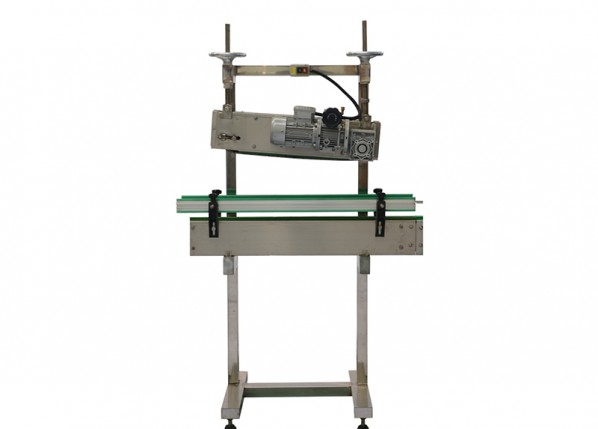

压盖机

一、主要特点及用途

1.主要特点

1.1该机用不锈钢链板作输送带。

1.2不受瓶形的限制，可对各种防伪盖进行压制。

1.3不锈钢制造，外形美观。

二、主要技术参数

2.1链板型号：CS80或CS90

2.2输送带线速度：3-12米/分，可调。

2.3适用瓶形：各种异形瓶；瓶型高度：160-320毫米。

2.4调速方式：无级调速。

2.6配用电机：GL631-4     0.12kw

2.7外形尺寸：长X宽X高（1000X600X1500）

三、主要结构及传动原理

该机主要由机架部件、压盖部件、升降部件组成。

图一所示压盖部件用于变减速机调速，配有UD型行星锥盘无级调速器，调速范围3-12米/分，用于与灌装输瓶线的速度保持一致。

四、使用调整

4.1高度调整：

4.1.1机架高度的调整：拧动M20的地脚螺栓，直至调到支撑板与输瓶线的底部接触为止，然后用M8X20的螺栓将输瓶线与本机连接在一起。

4.1.2压盖部件高度的调整：松开升降手轮及锁紧螺母，旋转升降手轮，调整升降手轮在丝杠上的位置即可调整压盖部件的高度。调整好后，再将锁紧螺母锁紧即可。

4.1.3压盖部件链板松紧的调整：松开被动部分两侧的螺栓。

4.1.4压盖部件速度的调整：先开启输瓶线，调整好输瓶线的速度，再开启本机，先放一个瓶子做压盖试验，如果瓶子向前倒，说明压盖部件转动速度过快，应逆时针调整手轮；如果瓶子向后倒说明压盖部件转动速度过慢，应顺时针调整手轮。直致压盖部件转动速度与输瓶线速度一致为止。五、维修保养及注意事项

5.1本机出厂前，减速机内已注够200#工业齿轮油，轴承内注够润滑脂，每年检修时更换。

5.2本机安装就位后，务必按要求接好地线，人身**。
